腾骏达光伏隔离变压器 380v/380vTJD-40KVA

产品概述

    三相光伏隔离变压器是我公司多年来采用优质材料和先进的工艺技术生产 500VA--3000KVA 之间，TJD系列三相干式隔离变压器，产品参照国外同类产品*新研制开发进口设备用变压器，TJD系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1200V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。

三相光伏储能隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级),  变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

产品参数：

容量     TJD- 1KVA-TJD-3000KVA（根据用户需求定做）

输入电压额定电压（根据用户要求定做）

输出电压 额定电压（根据用户要求定做)

输出电压准确性 ±1%

工作效率 ≥98%

波形失真  无附加波形失真

工作保护 具有过流保护；可长期无人值守工作

绝缘电阻 ≥150M

绝缘等级 B级   F级、H级、HC级可供选（常规为F级）

接线方式 Y/Y，Y/△，△/Y，△/△任意组合

电气强度 工频正弦电压3000v历时1分钟无击穿及闪烁现象

过载保护 二倍额定电流可维持1分钟

频率 50Hz/60Hz

冷却方式 自冷式

冷却形式 干式

铁心形式 芯式

防潮方式 开放式

环境温度 —15℃+40℃

海拔高度 ＜1000m

相对湿度 ＜90%

产品特点

   在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

①　特性优点

②　高度隔离

③　 N-G性能良好

④　高度共模干扰抑制

⑤　将△转换为Y或Y至△

⑥　电压抽头容易转换

⑦　按用户的特殊性能要求设计

正常使用条件

1、海拔高度不超过4800M；

2、周围介质温度，*低不低于-35度，*高不高于+45度；

3、电流电压波形似于正弦波；

4、不受雨雪侵蚀的场所，无显著摇动和冲击振动的地方；

5、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点.

产品优势

1、科学合理的设计，将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做，有效减少铁损，提高效率。

3、采用高度耐温优质线材制做，自身损耗降至*低，大大提高功效。

4、采用H级绝缘，耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、高效率设计，真正达95%以上。

6、专利外观设计，美观、新颖，功率密度大，体积小，空间使用率高。

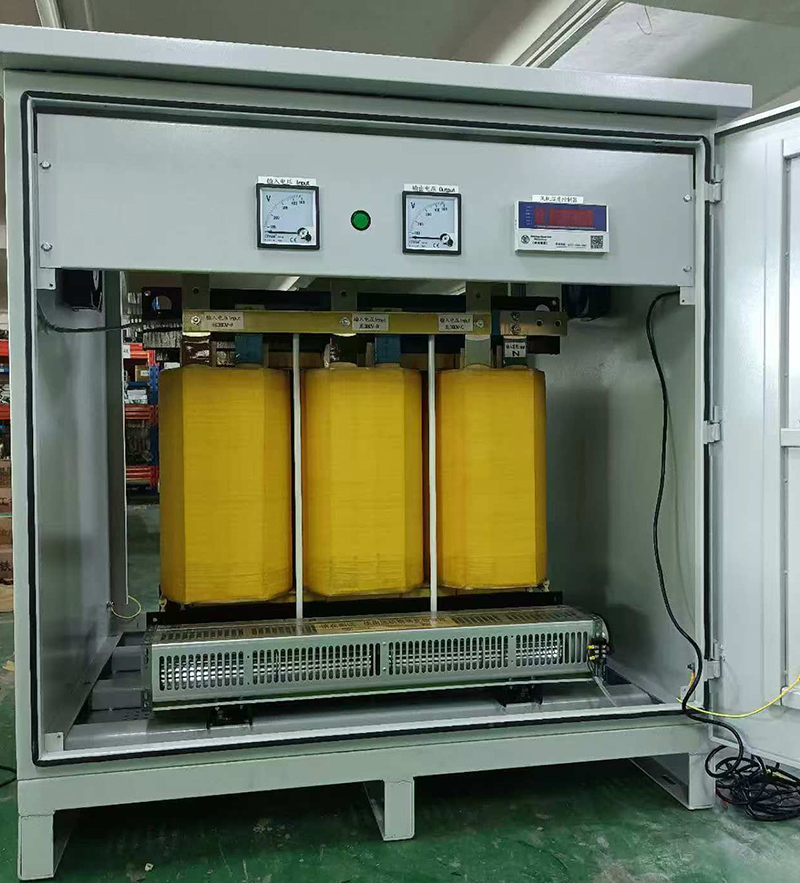

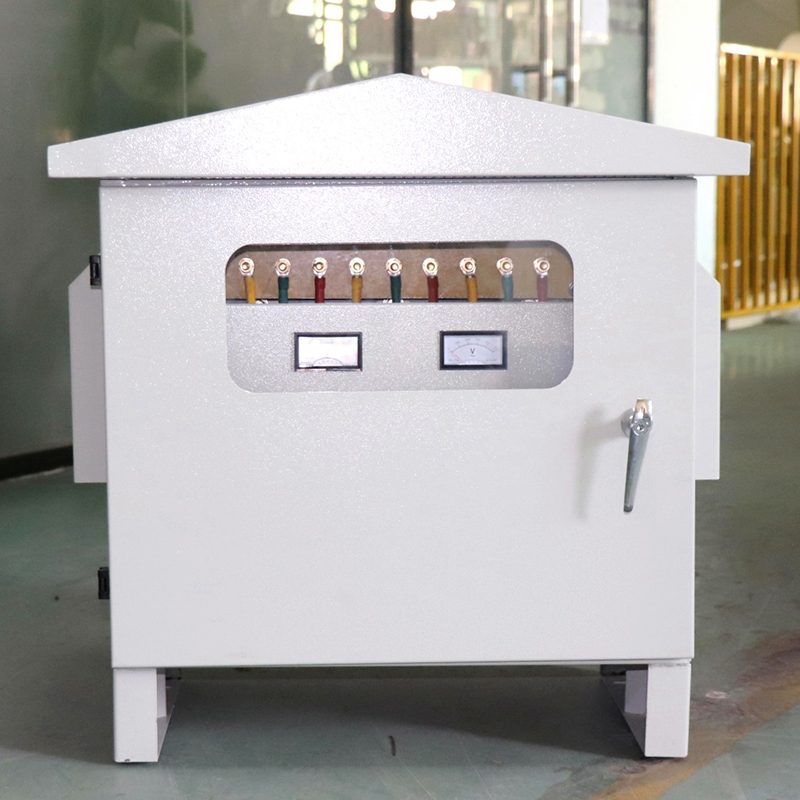

7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等

使用范围

   该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所

用户在购买产品时，请明确以下几点：

1,变压器基本型号、规格、容量及数量

2,变压器的初级、次级电压

3,用户如有特殊要求，本公司可以按用户要求设计
